WYŁĄCZNIK NADPRĄDOWY 6KA 3-POLOWY B 16A

Dane techniczne:

Konstrukcja
Liczba biegunów chronionych:3
Liczba biegunów:3 P
Układ biegunów:3 P
Charakterystyka wyzwalania:B

Funkcje
Z rozłączanym biegunem N:nie

Charakterystyka elektryczna
Znamionowa zwarciowa zdolność łączeniowa Icn:6 kA
Napięcie znamionowe łączeniowe Ue (AC):230 / 400 V
Typ napięcia zasilającego:AC
Częstotliwość:50/60 Hz
Napięcie
Znamionowe napięcie izolacji Ui:500 V
Znamionowe napięcie udarowe wytrzymywane Uimp:4000 V

Prąd
Prąd znamionowy In:16 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics:6 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego:1,13 / 1,45 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego:3 / 5 In
Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1:6 kA
Zdolność wyłączania 415V (NF EN 60947-2):6 kA

Częstotliwość
Częstotliwość (zakres do ETIM):50 do 60 Hz

Moc
Całkowite straty mocy dla prądu znamionowego:6,33 W
Straty mocy na biegun dla prądu znamionowego:2,5 W

Wytrzymałość
Wytrzymałość elektryczna (liczba cykli):4000
Wytrzymałość mechaniczna (liczba cykli):20000

Wymiary
Głębokość produktu:70 mm
Wysokość produktu:83 mm
Szerokość produktu:52,5 mm

Instalacja / Montaż
Moment dokręcający:2,8 Nm
Pozycja montażowa produktu 360°:tak

Norma
Norma:EN 60898-1
Dyrektywa europejska WEEE:dotyczy

Bezpieczeństwo
Stopień ochrony:IP20

Warunki użytkowania
Temperatura robocza:-25…70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:2
Klasa ograniczenia energii I2t.:3
Temperatura przechowywania/transportu:-25…80 °C

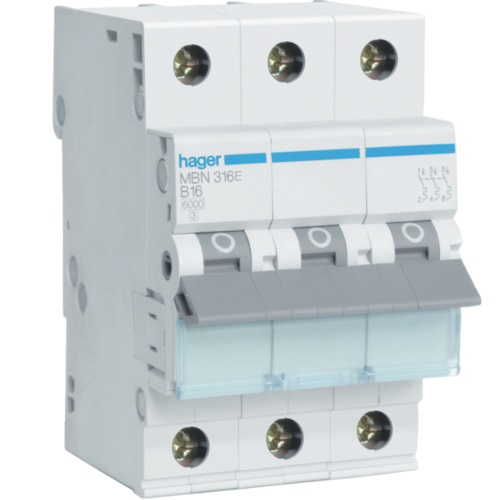

WYŁĄCZNIK NADPRĄDOWY 6KA 3-POLOWY B 16A

**

Zdjęcie poglądowe
