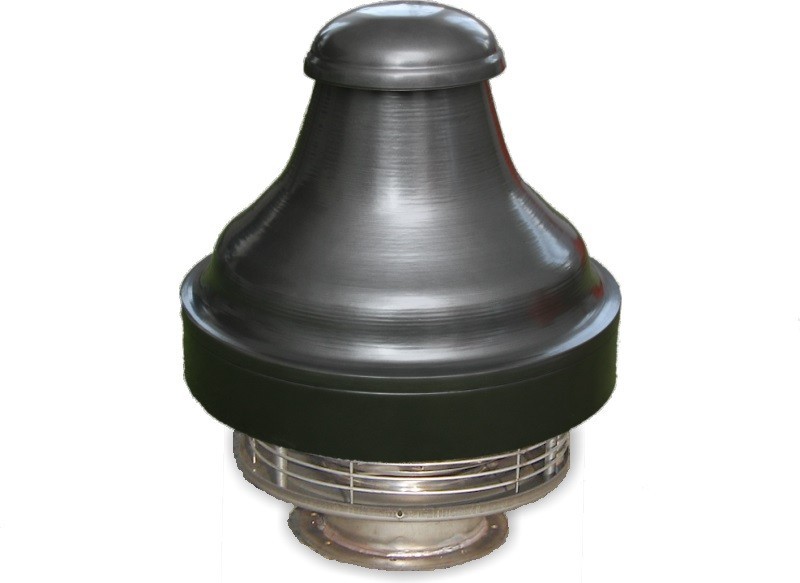

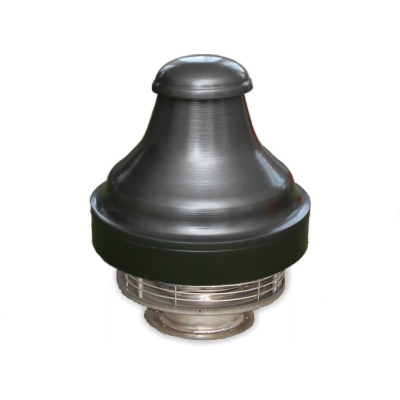

WENTYLATOR WDBE-20 D 3F

Zastosowanie

Wentylatory przeciwwybuchowe przeznaczone są do przetłaczania wybuchowych mieszanin gazów i par z powietrzem ze strefy Z1 i strefy Z2 zdolnych do wybuchu, zainstalowanych w wymienionych strefach oraz zainstalowanych w pomieszczeniach i przestrzeniach nie zagrożonych wybuchem. Wentylatory spełniają warunki grupy wybuchowości IIA i IIB oraz klasy temperaturowej standardowo od T1 do T3 na zamówienie T4. Mieszaniny gazów palnych i par z powietrzem mogą być przetłaczane w temperaturze do +40°C

Oznaczenie strefy

Z1- strefa w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy .

Z2- strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale .

Konstrukcja

Obudowa wentylatorów wykonana z blachy chromoniklowej, wirnik bębnowy chromoniklowy. Wirniki bębnowe charakteryzują się cichą pracą, dużą wydajnością, słabo znoszą zanieczyszczenia mechaniczne. Przetłaczany czynnik nie powinien być zanieczyszczony oraz nie powinien oblepiać wirnika. Pokrywa silnika (kapelusz) wykonana standardowo ze stali malowanej proszkowo. Silnik elektryczny przeciwwybuchowy trzyfazowy. Elementy złączne ze stali nierdzewnej.

W projektowaniu wyrobów uwzględniono wymagania :

DYREKTYWY - 98/37/WE - Bezpieczeństwa maszyn.

DYREKTYWY - 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.

Dane techniczne :

Wydajność (max) m3/h - 2050

Spręz. (max) Pa - 300

Moc silnika kW - 0,37

Ilość obrotów n/min. - 1400
